工程知识分析丨空调系统的18个核心部件介绍
发布时间: 2021-08-21 14:32:52
发布来源: 顺德碧桂园度假村
01

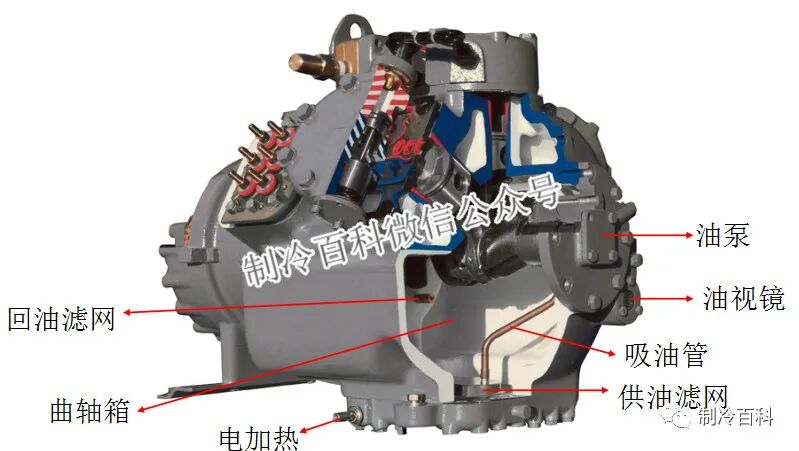

压缩机
压缩机根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。速度型压缩机有离心式。
从压缩机结构上来看，又可将压缩机分为开启式、半封闭式和全封闭式。开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节）与原动机相连接。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，避免了泄漏制冷剂的可能。
02
冷凝器
冷凝器作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

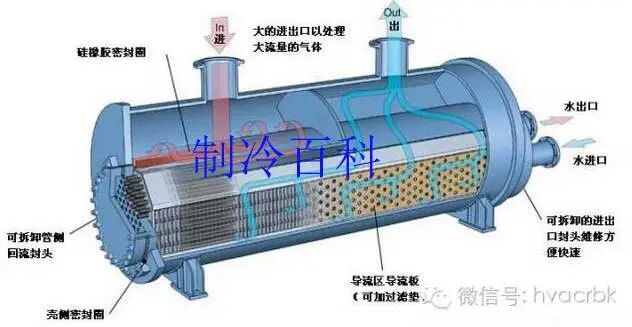

水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。冷却水可以一次流过，也可以循环使用。当循环使用时，需设置冷却塔或冷却水池。水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。
空气冷却式冷凝器：冷凝器中制冷剂放出的热量被空气带走，制冷剂在管内冷凝。这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。通常，空气冷却式冷凝器也叫风冷冷凝器。
水和空气联合冷却式冷凝器：冷凝器中制冷剂放出的热量同时由冷却水和空气带走，冷却水在管外喷淋蒸发时，吸收气化潜热，使管内制冷剂冷却和冷凝，因此耗水量少。这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。
03
蒸发器
蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
冷却液体载冷剂的蒸发器中，有水箱式（沉浸式）蒸发器（包括立管式、螺旋管式、蛇型式）、板式蒸发器、螺旋板式蒸发器、壳管式蒸发器（包括卧式蒸发器、干式蒸发器）等。
冷却空气蒸发器中，有空调用翅片蒸发器、冷冻冷藏用空气空气冷却器（冷风机）及排管蒸发器等。
04

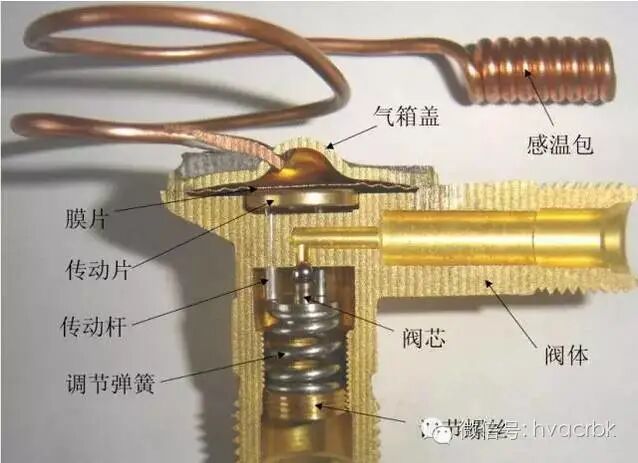

节流结构
使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式，可分为毛细管和膨胀阀，毛细管用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
膨胀阀用在较大的制冷设备中，在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。膨胀阀按膨胀的类型可分为电子膨胀阀和热力膨胀阀等。
05

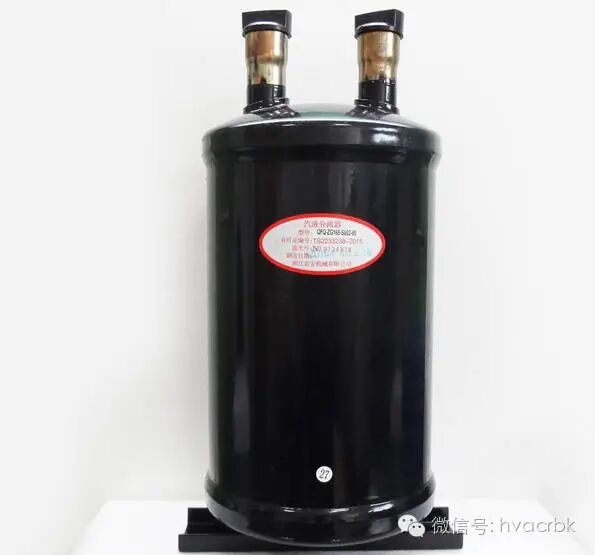

气液分流器
气液分离器安装与压缩机的进口端，主要是防止返回压缩机的低压低温蒸汽携带过多的液滴，防止液体制冷剂进入压缩机气缸，防止液击，分离器同时具有过滤、回油、贮液等功能。
气液分离器使用时应注意：
1、尽可能靠近压缩机；
2、在换向系统中，气液分离器应该安装在换向阀和压缩机之间；
3、正确的安装进口（从蒸发器来）出口（去压缩机吸气口）；
4、必须向上安装；
06

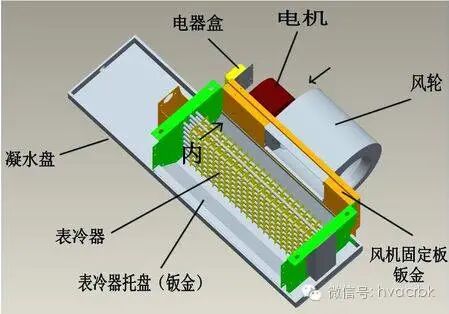

风机
风机是交流单、三相感应电动机与叶轮组合而成。
风机分为轴流风机和离心风机。
风机包括定速和变速两大系列。
风扇分为金属风叶、塑料风叶和金属浇注风叶等，叶型有多种。
07

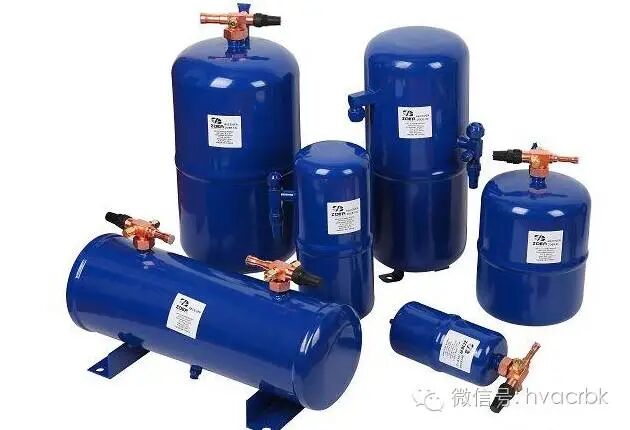

储液器
制冷系统中的高压储液器（也称储液筒）是装在冷凝器和膨胀阀之间的，它的功能可归纳为以几个方面：
储存冷凝器的凝液:避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。
适应蒸发器的负荷变动对供应量的需求:在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。
作为系统中高低压侧之间的液封:因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气体进入低压侧。同时，储液器也起到过滤和消音的作用。
储液器的形式有多种，有单向和双向之分；有立式和卧式之分。
08

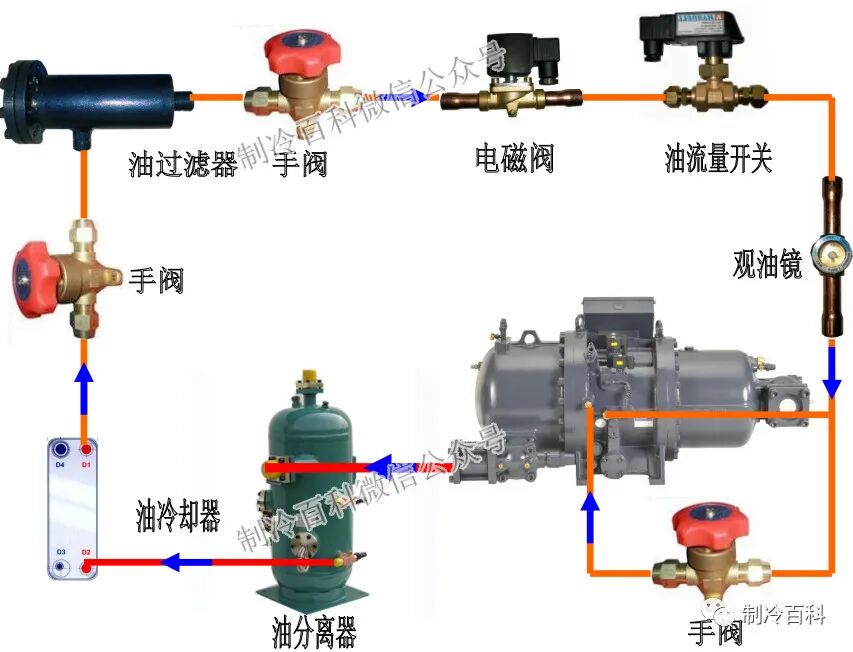

油气分离器
油气分离器安装在压缩机和冷凝器之间，它的工作原理为：压缩机的排气是制冷剂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后，流向油分离器的底部，并通过回油装置返回压缩机。
09

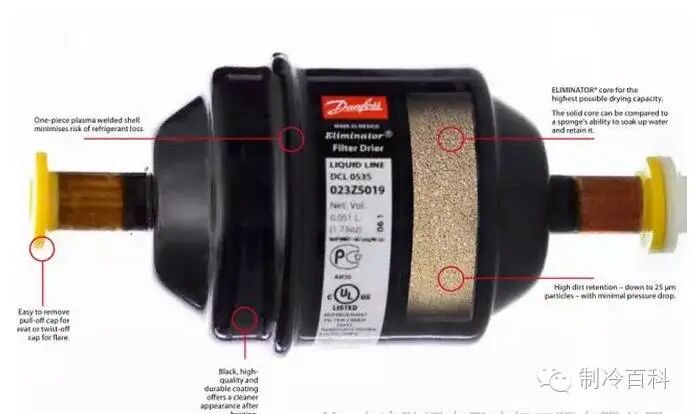

干燥分离器
过滤器的作用是为了防止制冷剂里含有水份或 杂志进入制冷系统。
当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话，由于膨胀阀通过的截面很小，就会易出现冰堵的现象，影响系统的正常的运行。
10

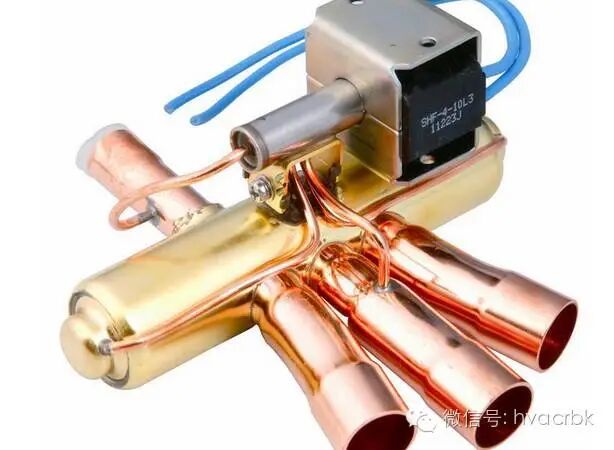

四通换向阀
四通换向阀适用于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。
11

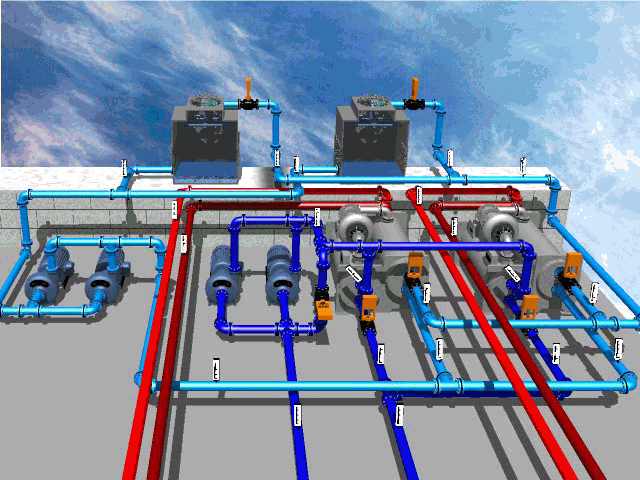

水泵
水泵是用于加速水流动的工具，以达到加强水在换热器中换热的效果。
12

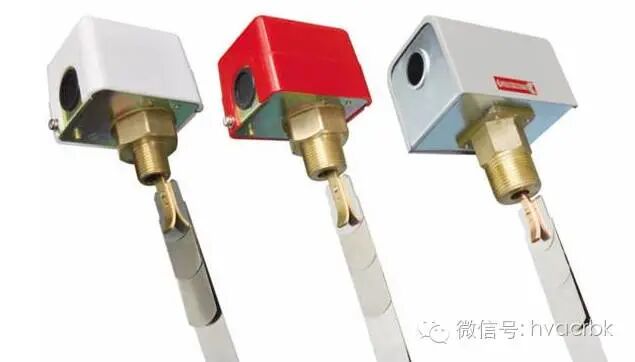

水流开关
水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。
13

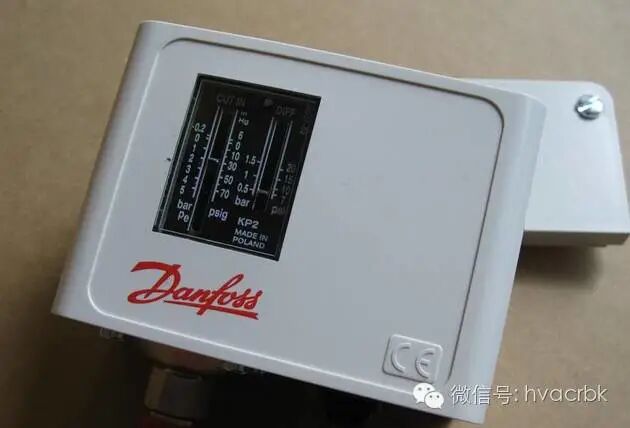

压力控制器
压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断（或接通）电路。
14
压差控制器
压差控制器用作压力差的控制，当压力差到达调定值时，开关自动切断（或接通）电路。
15
温度控制器
温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断（或接通）电路。温度的控制常用到，用水箱温度来控制机组的开停机情况。还有些象防冻都需要用到温度控制器。
16

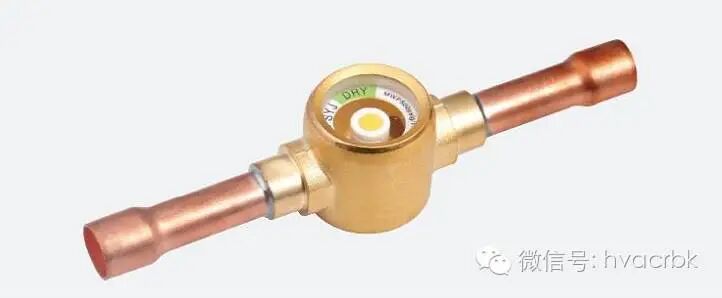

视液镜
视液镜用于指示：
1、制冷装置中液体管路的制冷剂的状况；
2、制冷剂中的含水量；
3、回油管路中来自油分离器的润滑油的流动状况。有的视液镜带有一指示器，它通过改变其颜色来指出制冷剂中的含水量。（绿色表示干燥，黄色表示潮湿） 。
17
2020年终总结报告

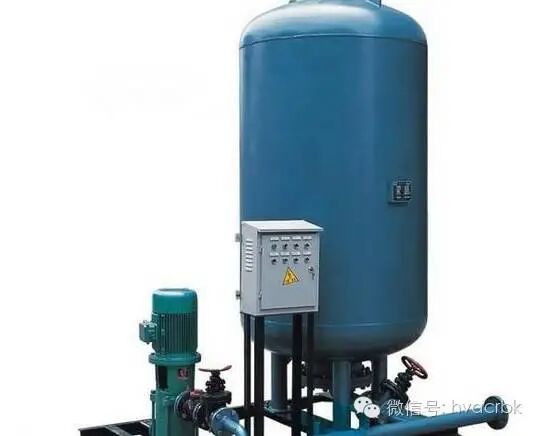

膨胀水箱的作用：
1、因温度变化而引起水的体积变化，膨胀水箱用来贮存这部分膨胀水；
2、对系统起稳压定压的作用；
3、能给系统补偿部分水。
18
冷却塔
冷却塔的作用是将挟带热量的冷却水在塔内与空气进行换热，使热量传输给空气并散入大气。
